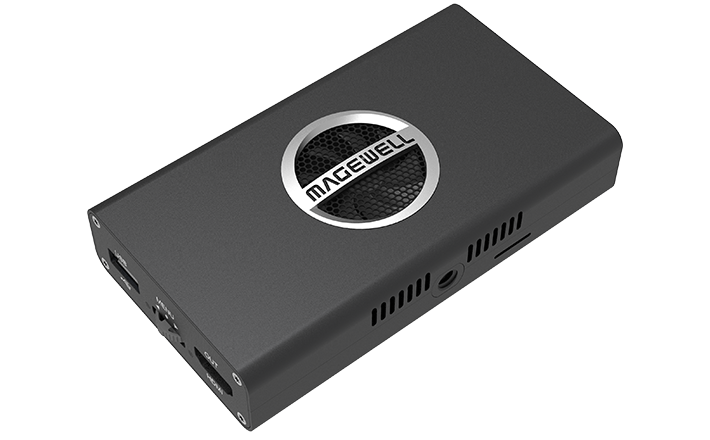

美乐威 Pro Convert for NDI® to HDMI 4K

美乐威独立工作的 4K60 IP 流解码器，支持多种传输协议，将包括 NDI® 在内的 IP 视频流解码成 4K HDMI 信号。

【解码特性】

支持解码 NDI、RTSP、HTTP、RTMP Pull/Push、TS over UDP/SRT/RTP 视频流

支持解码 H.264、H.265 格式视频

最高可解码转换为 4K 60fps 信号

美乐威 Ultra Encode HDMI

Ultra Encode HDMI提供HDMI 1.4a或3G-SDI输入和环出接口的选择。能够以高达16Mbps的码率编码和传输1080p60的内容，而Ultra Encode HDMI还支持4K HDMI信号输入，并自动向下转换成高清信号进行编码。编码盒支持嵌入式音频以及Line in/Line out。除了Wi-Fi连接，编码盒还提供用于有线网络的RJ-45千兆以太网端口。

Ultra Encode尺寸便携，106.6mm（长）x 106.2mm（宽）x 25mm（高），可以安装固定在摄像机上。通过直观的、基于浏览器的Web UI或基于HTTP的API,集成商可以对设备进行配置和操控，提供了极大的部署灵活性和集成便利。

美乐威 Ultra Encode SDI

Ultra Encode HDMI和Ultra Encode SDI—提供HDMI 1.4a或3G-SDI输入和环出接口的选择。两种型号都能够以高达16Mbps的码率编码和传输1080p60的内容，而Ultra Encode HDMI还支持4K HDMI信号输入，并自动向下转换成高清信号进行编码。编码盒支持嵌入式音频以及Line in/Line out。除了Wi-Fi连接，编码盒还提供用于有线网络的RJ-45千兆以太网端口。

Ultra Encode尺寸便携，106.6mm（长）x 106.2mm（宽）x 25mm（高），可以安装固定在摄像机上。通过直观的、基于浏览器的Web UI或基于HTTP的API,集成商可以对设备进行配置和操控，提供了极大的部署灵活性和集成便利。

用美乐威4K NDI解码器查看和显示NDI流

NDI协议不仅可以传输音视频、PTZ控制信号，还可以传输Alpha通道信息。然而市面上能够处理Alpha通道信息的硬件产品并不多见，如何顺利解码出带有Alpha通道信息的NDI流，美乐威给出了答案。

全新美乐威4K NDI解码器固件的升级，带来了简单高效的解决方案，4种解码Alpha模式满足用户所需。

当然，Pro Convert for NDI® to HDMI 4K解码器是一款同时支持NDI和SRT的硬件解码器，能够将IP流转换成4Kp60的HDMI基带信号输出。NDI与SRT这两种技术对于不同的应用都有其独特的优势，可靠性高、性能强大且尺寸便携，完美适用于分布式部署、图像放大、视频墙、数字标牌、远程制作，并能够将传统及新一代的媒体基础设施连接起来。

“我们有很多客户想要灵活地解码来自局域网的NDI流或来自互联网外部资源的SRT流。”美乐威CEO兼CTO马飞表示，“每种技术对于不同的应用都有其独特的优势，并且我们发现很多基础设施的部署都混合了多种技术，以支持内容产业链中某些特定的制作、显示和分发。凭借对NDI、SRT及多种协议的支持，Pro Convert for NDI® to HDMI 4K能够为客户提供因IP工作流发展而产生的对多种功能的需求。”

另外它还支持其他流媒体协议，包括RTSP，RTMP，UDP，RTP和HTTP。

合理调节NDI®编码位率实现更高质量显示

通过网络传输视频时，我们往往需要对音视频进行编码。相同的Codec，位率设置的越高，解码后的画面质量更高，但这也需要消耗更高的网络传输带宽。在之前的博文中，我们讨论了使用NDI®编码传输技术所需的带宽。有些用户认为一路信号需要100到200Mbps的带宽太高，但在很多场景下，更低的带宽是否能满足用户对画面的要求也是大家需要考虑的问题。实际上，用户在使用Full NDI传输视频时，可以根据需要处理画面的复杂程度，合理调节编码位率，达成画面质量和网络带宽的平衡。我们在如下的博文中将向大家展示调节美乐威Pro Convert系列NDI编码器中音视频编码位率对画面质量和带宽的影响。

设备连接如下：

通过HDMI线将视频源连接至美乐威NDI编码器，NDI编码器和解码器通过交换机都接入局域网，NDI解码器解码后的图像显示在显示器上。

设备连接图

对比测试：

1.第一组测试选用源素材为测试视频截图。

2.第二组测试选用源素材为CAD专业制图软件制作的线条图。这类图包含较多线条，线条间相互交织，显示时对精细程度要求较高（显示带有文字信息的图片时通常也有类似要求）。

登录NDI编码器Web GUI界面，在“视频”-“编码”中，位率控制值可以选择从50%到200%之间（默认值为100%）。本次选择50%、100%和200%三个值进行测试，测试解码显示出来的图片效果。

测试结果：

依次改变编码位率值为50%、100%和200%，第一组测试图片解码显示出来的效果如下图所示：

编码位率值50%

编码位率值100%

编码位率值200%

此外，测试还记录了当位率值为50%、100%和200%时，其传输码流依次为75Mbps、75Mbps、和80Mbps左右（由于这张纯色图片画面非常简单，所以传输码流数据变化不大）。从解码图片效果和其对应的传输码流大小来看，当所传输视频画面颜色、线条构图和细节等相对比较简单时，位率值的大小对其编码后的视频质量影响不大，选择位率值50%可以实现占用最小带宽传输视频。

第二组测试图片解码显示出来的效果如下图所示：

编码位率值50%

编码位率值100%

编码位率值200%

同样，测试也记录了当位率值为50%、100%和200%时，其传输码流依次为120Mbps、188Mbps和325Mbps左右。从解码图片效果和其对应的传输码流大小来看，当所传输视频画面颜色、线条构图和细节等多且复杂时，位率值的大小对其编码后的视频质量影响较大，且当位率值从小到大变化时，编码后的视频质量逐渐变高（位率值选择50%时，可明显看到线条模糊，周围有噪点；位率值选择200%时，图片非常清晰），但同时所占用的传输带宽也会逐渐变高。若用户或使用场景追求高画质且有足够带宽来传输视频，则可以选择位率值200%，可以实现高画质视频传输。

结论：如果视频画面中线条颜色等相对单一，可以将NDI编码器的位率值调低，这样能够在不影响画面质量的同时用较低的带宽来进行视频传输；如果视频画面线条颜色比较丰富，在带宽允许的条件下可以提高位率值以传输高质量的视频。
